低草木斜面/50mタワー

高い樹木のない海岸丘牧草地帯。 凸形傾斜地で、鉛直調整が必要です。チルトアップが進むに従いガイワイヤが張り、張力調整が必要となります。

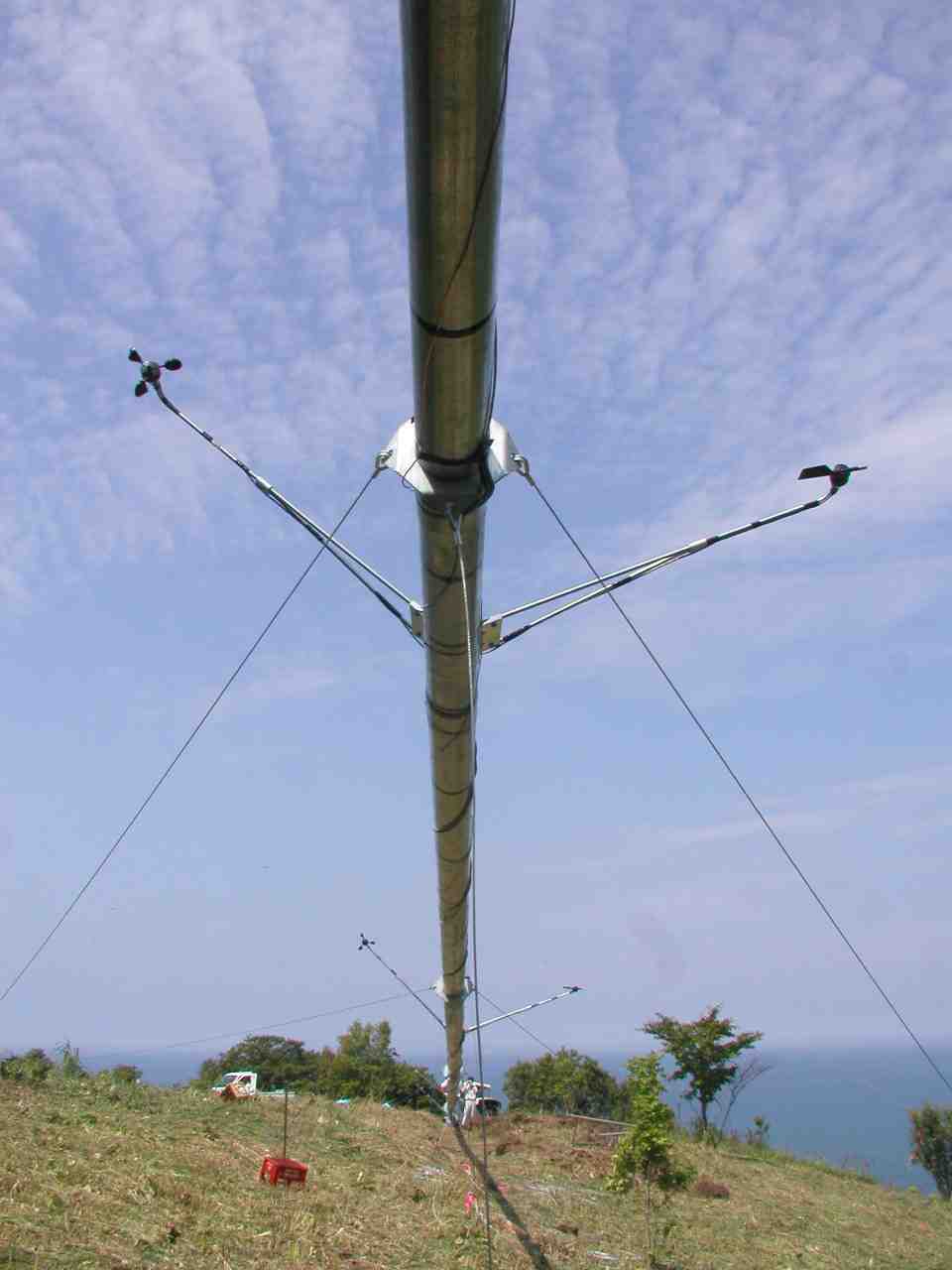

写真は、地上での組み立てが終わり、地上から少し上げてセンサー等艤装作業のところから。

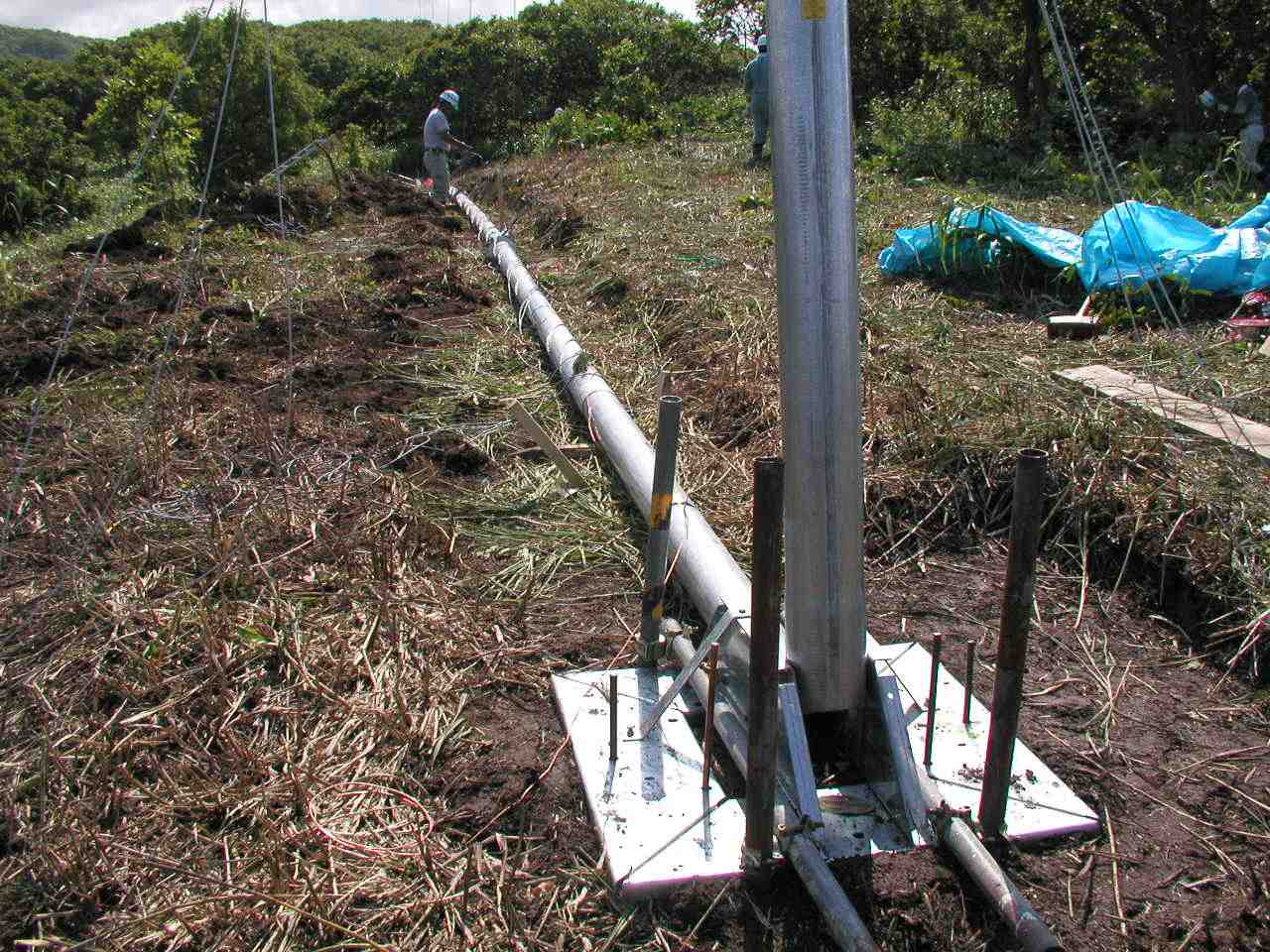

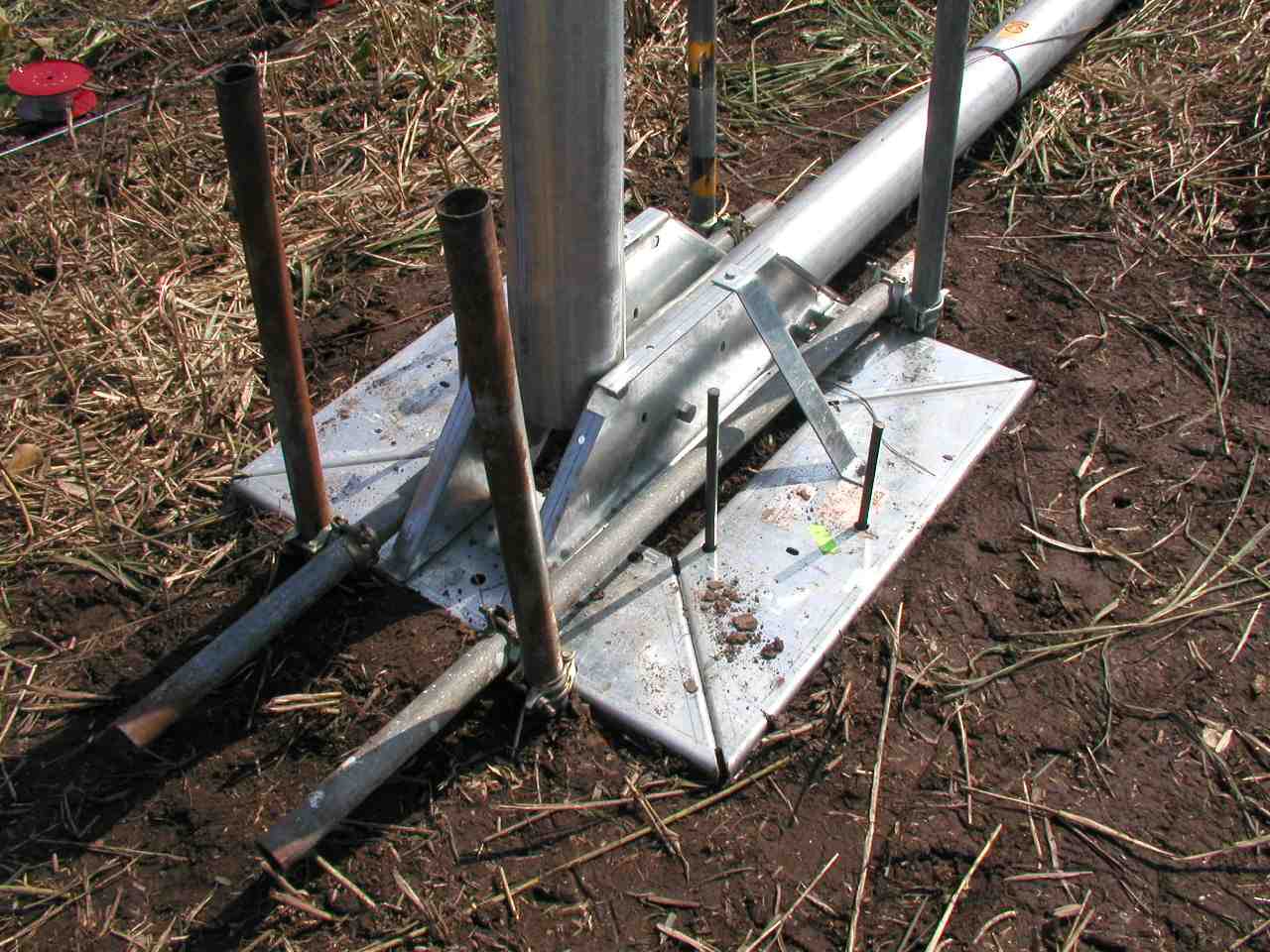

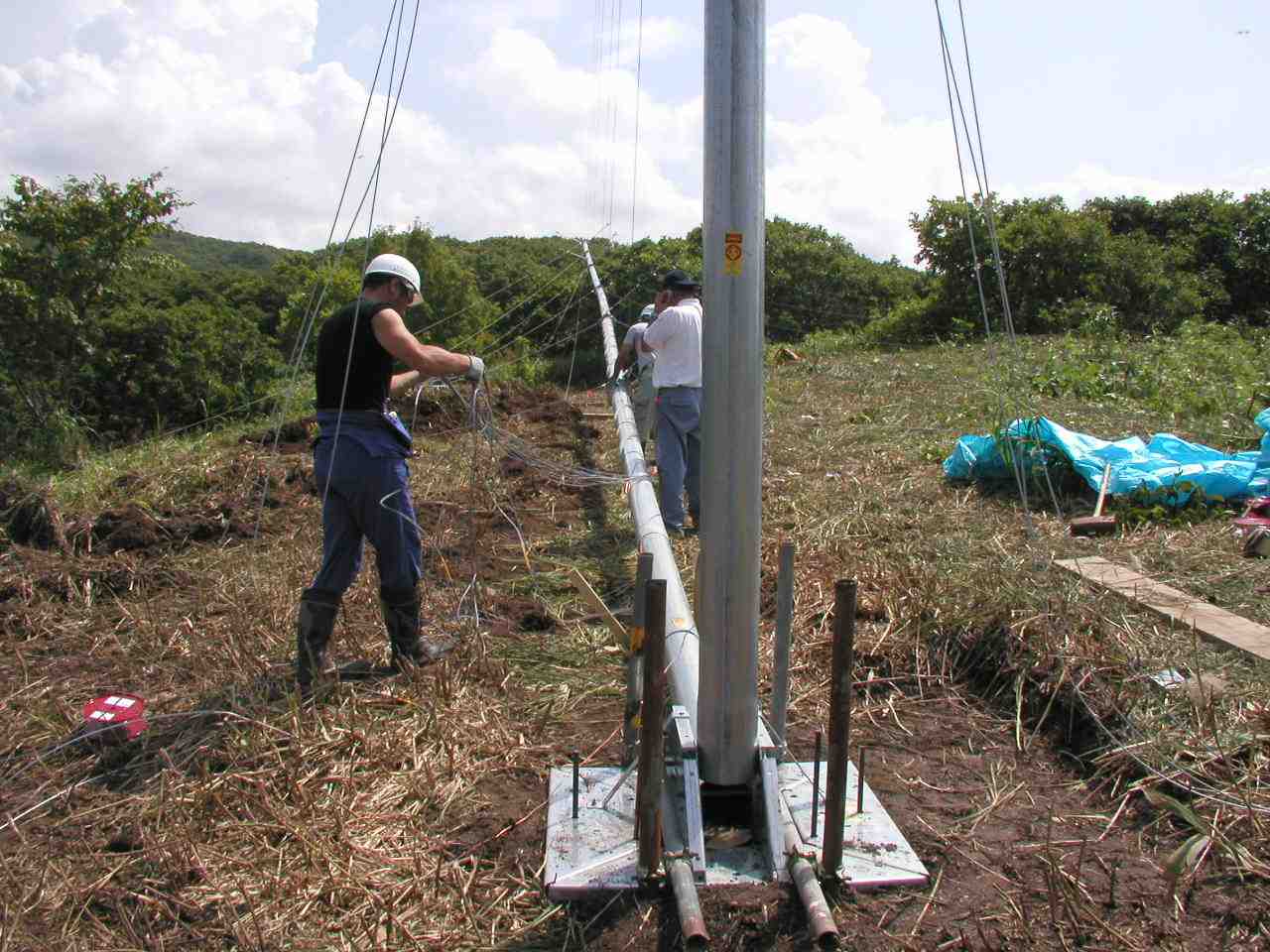

中心にベースプレート 単管パイプで滑り止め処置が施されたベースプレート。すでにジンポールが起きているところ。

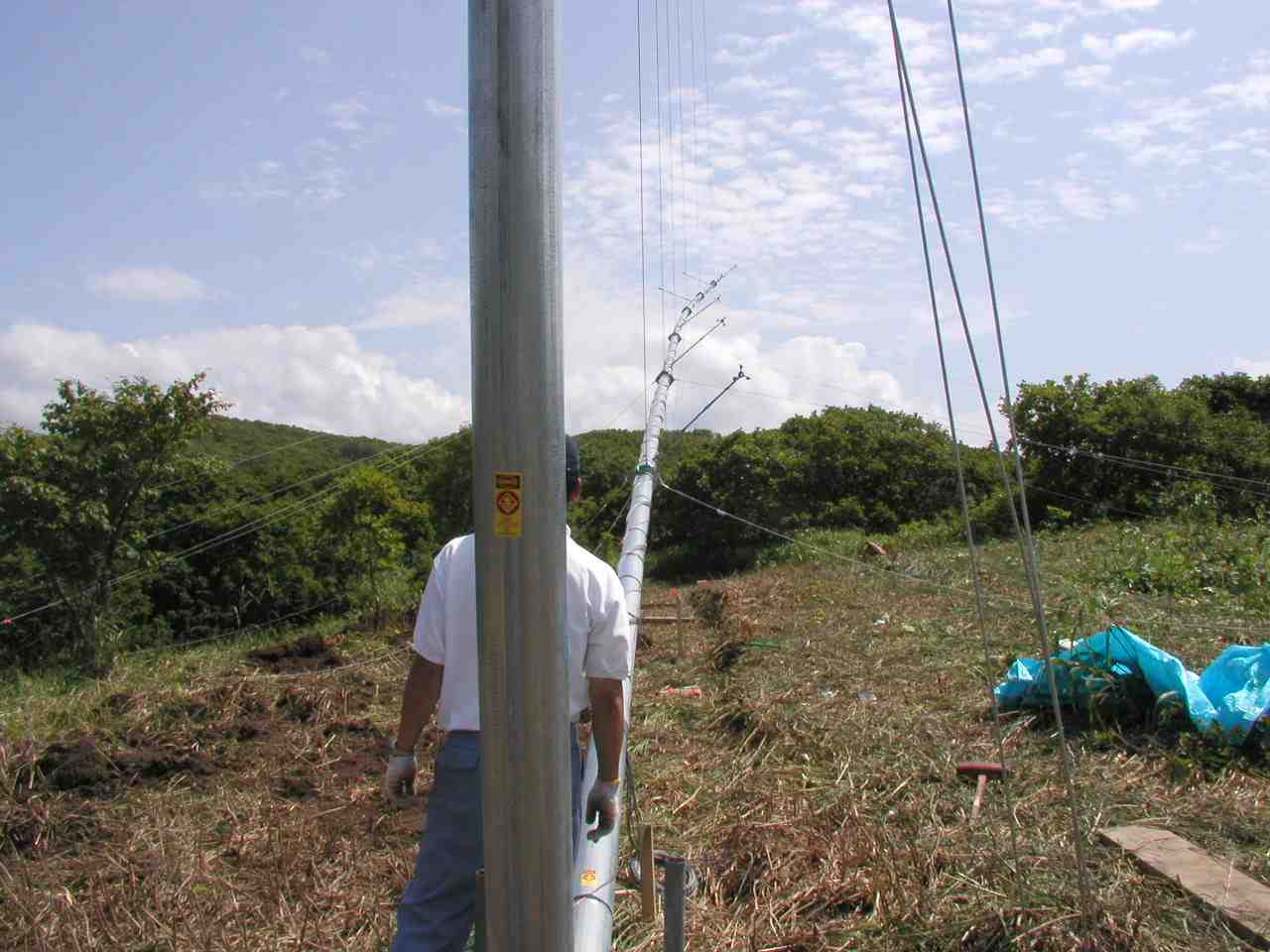

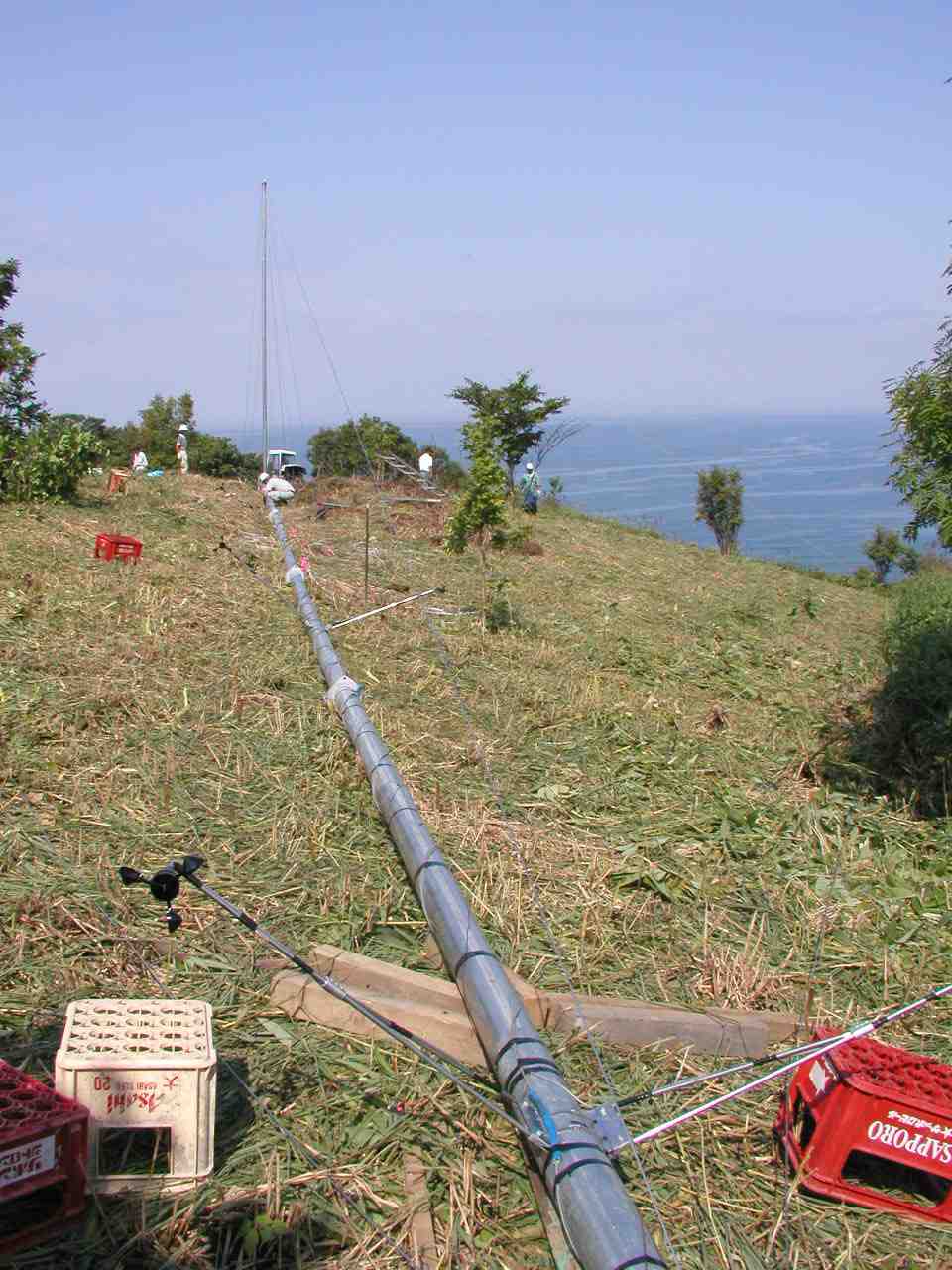

組立完了 地上で組み立てが終わり、いよいよチルトアップに入るところです。
反対側から見たところ。
チルトアップ開始 慎重にウィンチを巻き上げます。
反対側から見たところ。
変形発生 地形が平坦でないと揚げるに従いこのように変形してきます。 ワイガイヤの張力を頻繁に調整し、変形が大きくならないように作業を続けます。

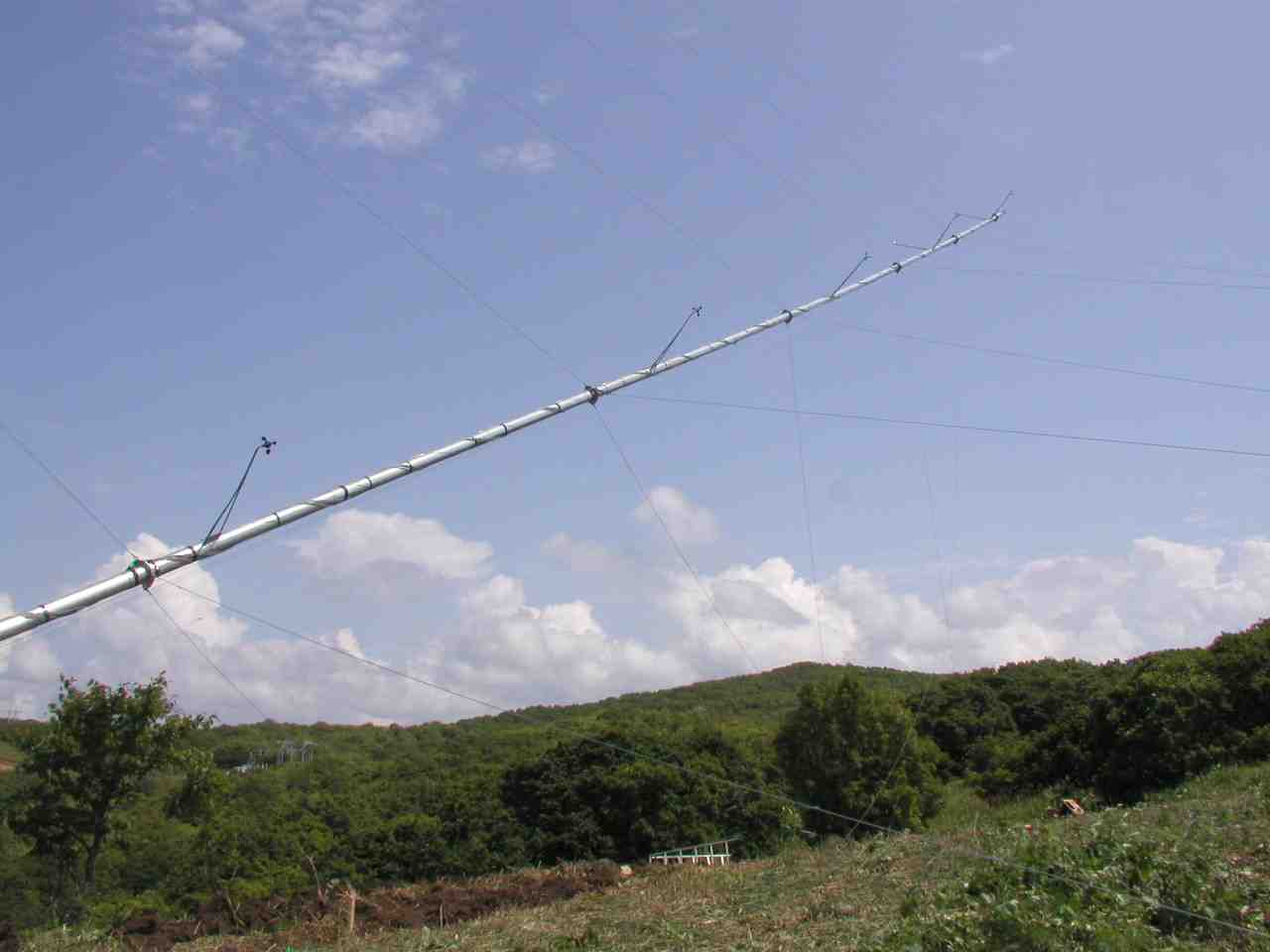

チルトアップ進行中 横から見ると変形はあまり認識できません。

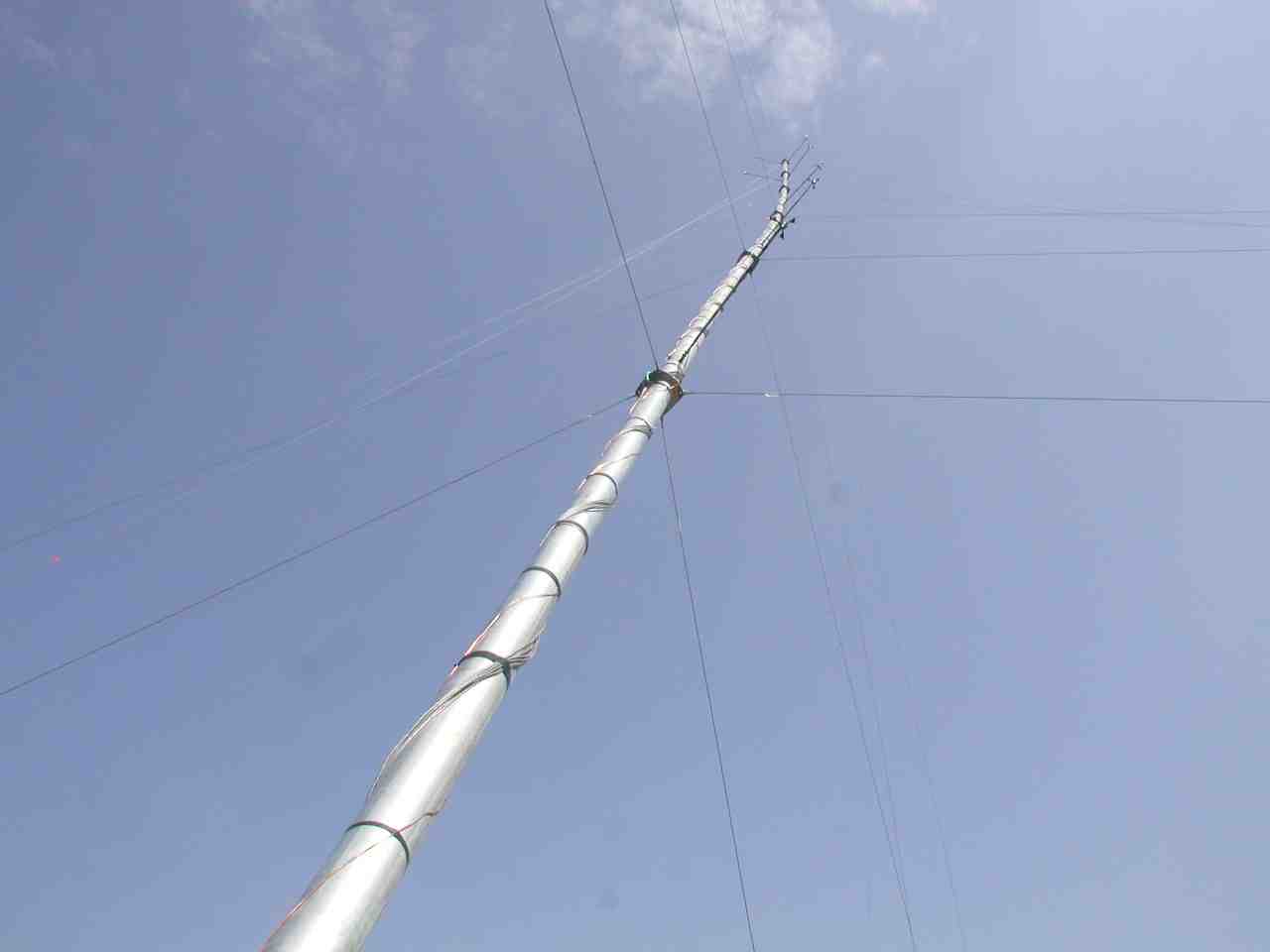

規定の変形 ジンポール側へ弓なりに弧を描くようになりますが、これは最初から安全のためこうなるようになっています。 チルトアップ中は左右への変形に注意してください。

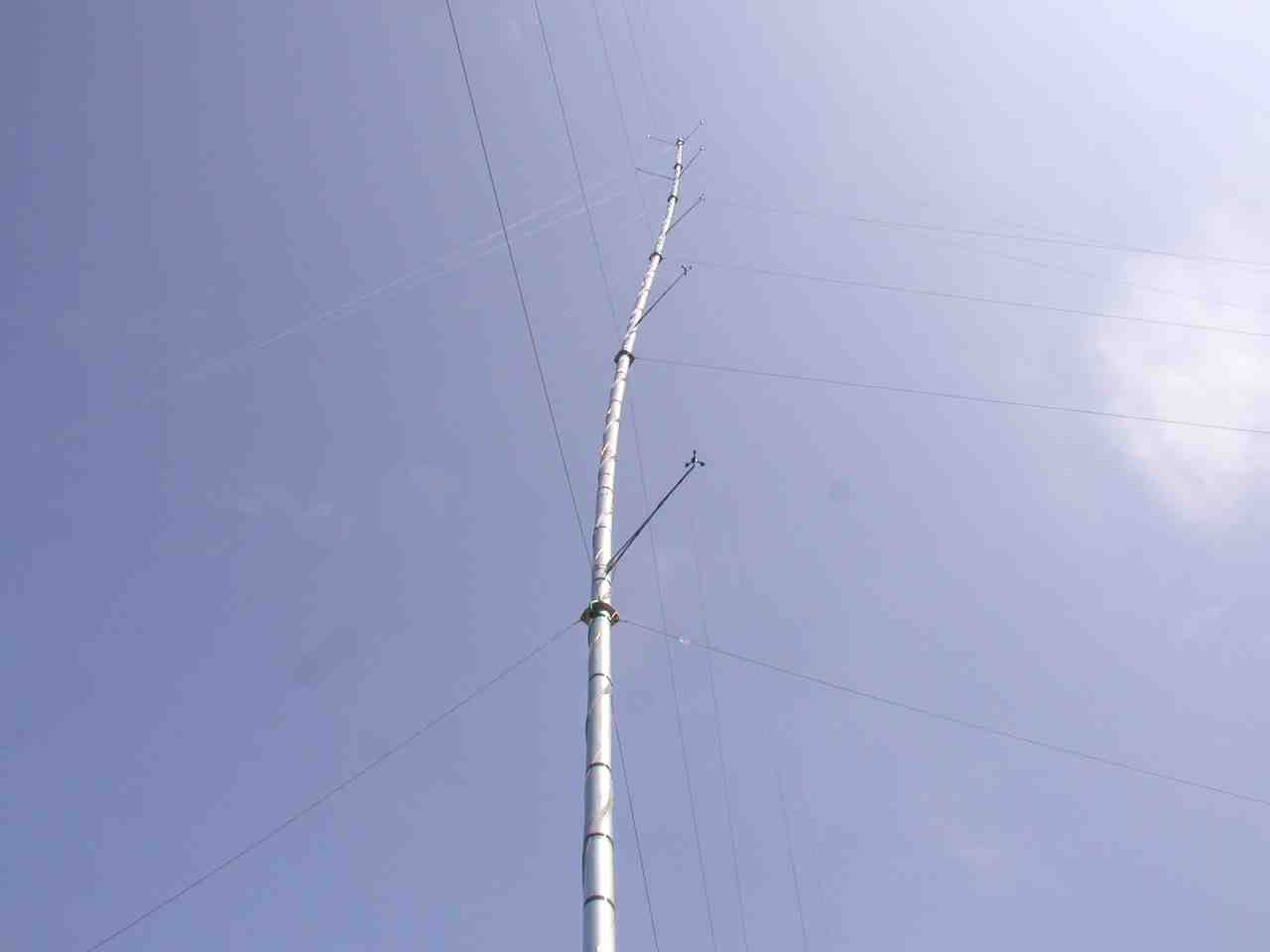

規定外の変形 この写真ではＳ字型に変形してきました。変形が大きくならないようにワイヤの張力を調整します。

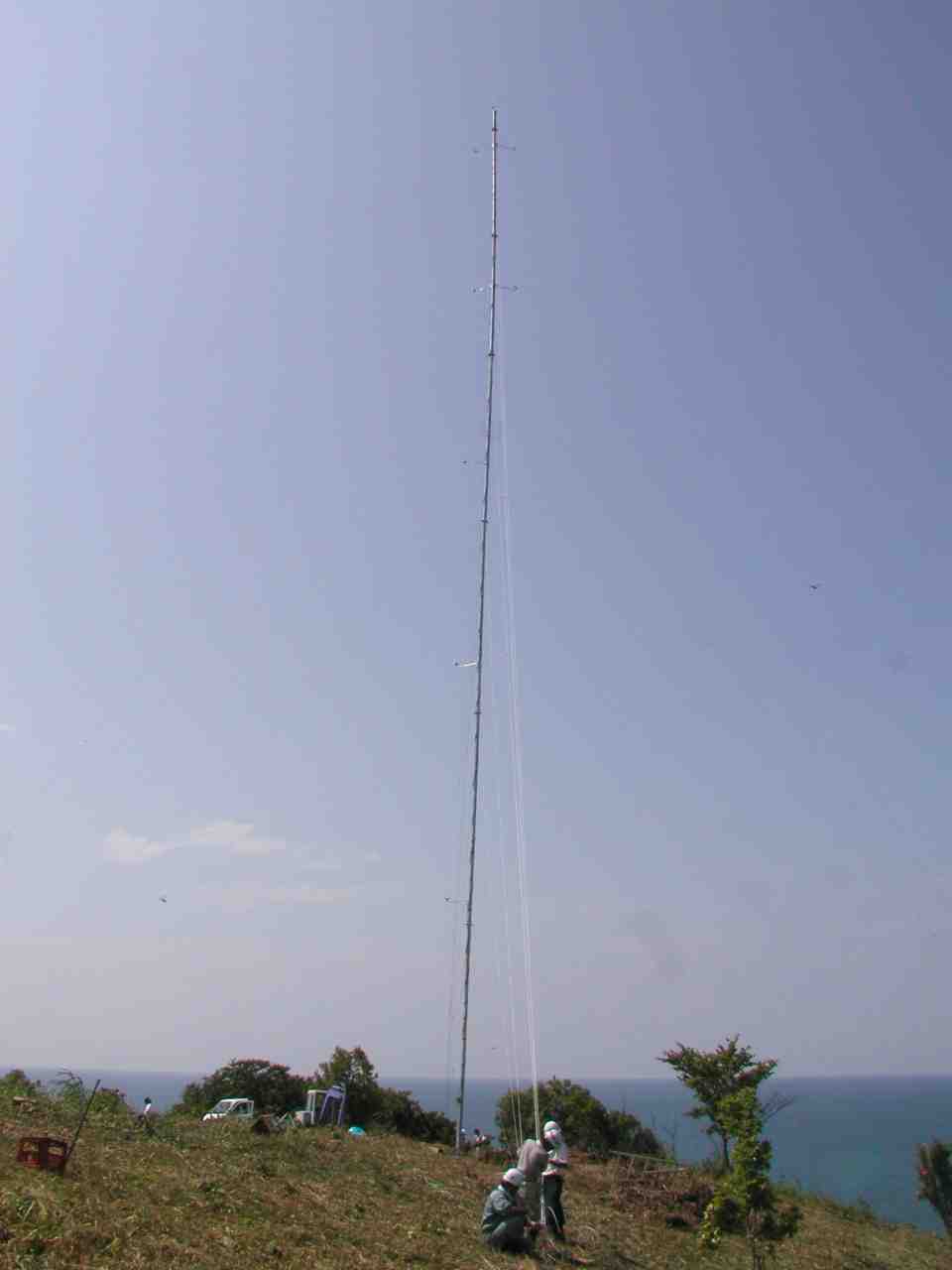

ほぼ鉛直 ワイヤの張力を調整が続きます。

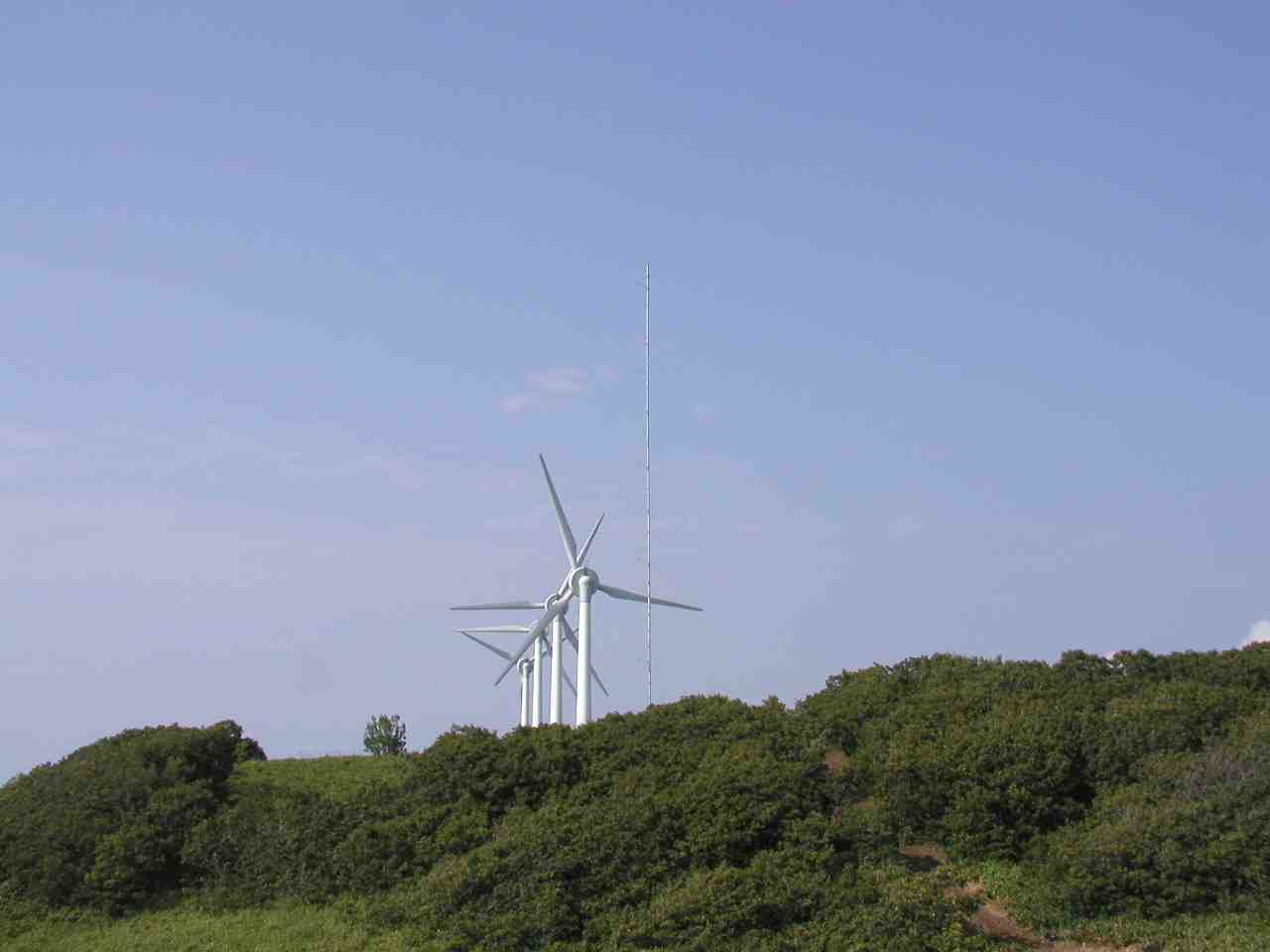

作業完了 タワーが完成したらデータロガーを取り付け、観測開始操作をして、最終確認の後に作業完了。 *** 終わり ***
