低草木丘陵/40mタワー

高い樹木はないが腰までの高さの草原丘陵地帯。 広さは十分にあるがゆるやかな凸地で、チルトアップが進むに従いガイワイヤが張り、張力調整が必要となります。

１日目にチルトアップ前までのすべての作業を終え、２日目に引き起こし作業を行ないます。 ２日目は弱い降雨のため、撮影ができず残念。

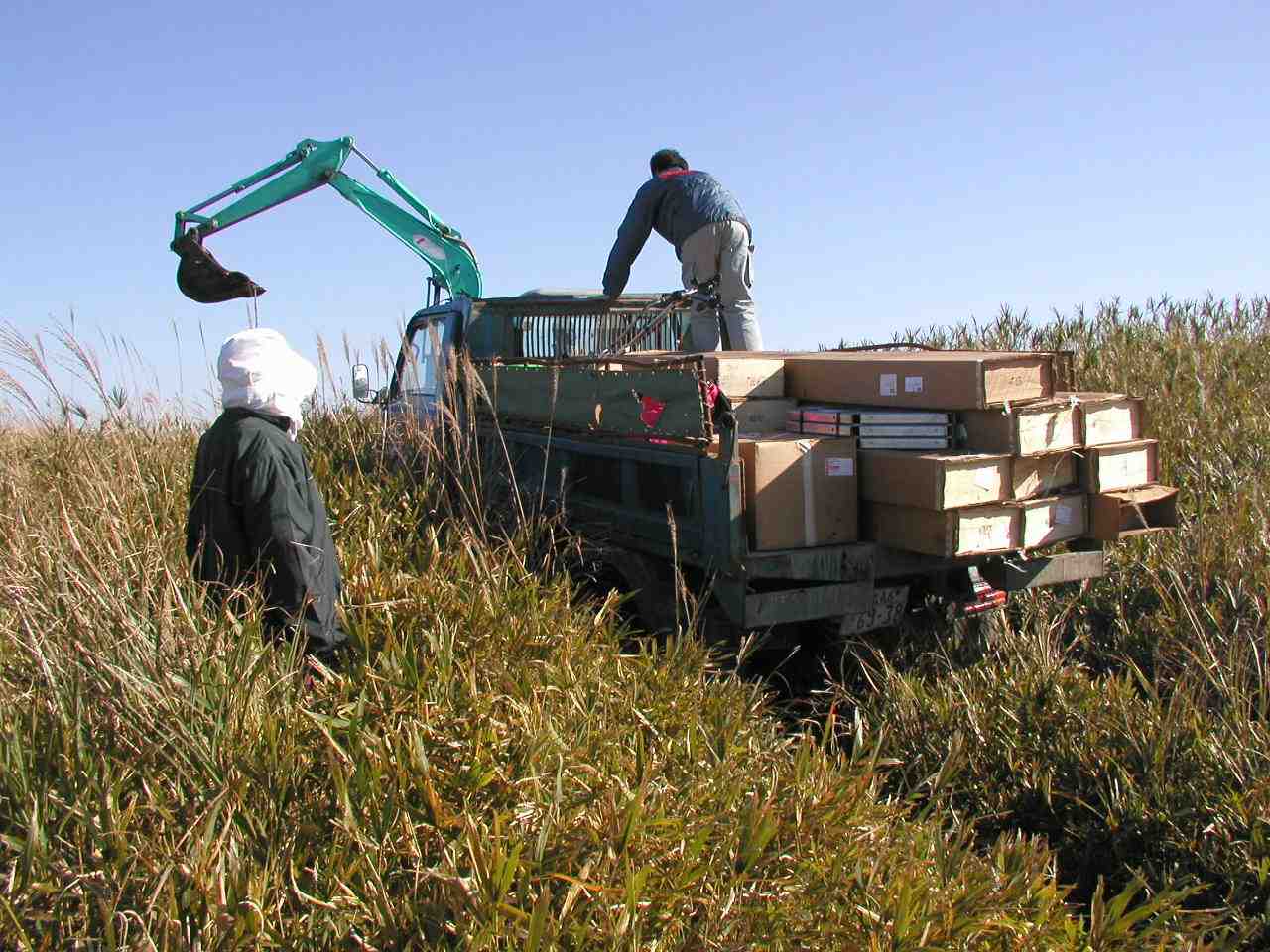

資材搬入 ２トントラックに積み込んで風況観測現場まで搬送。

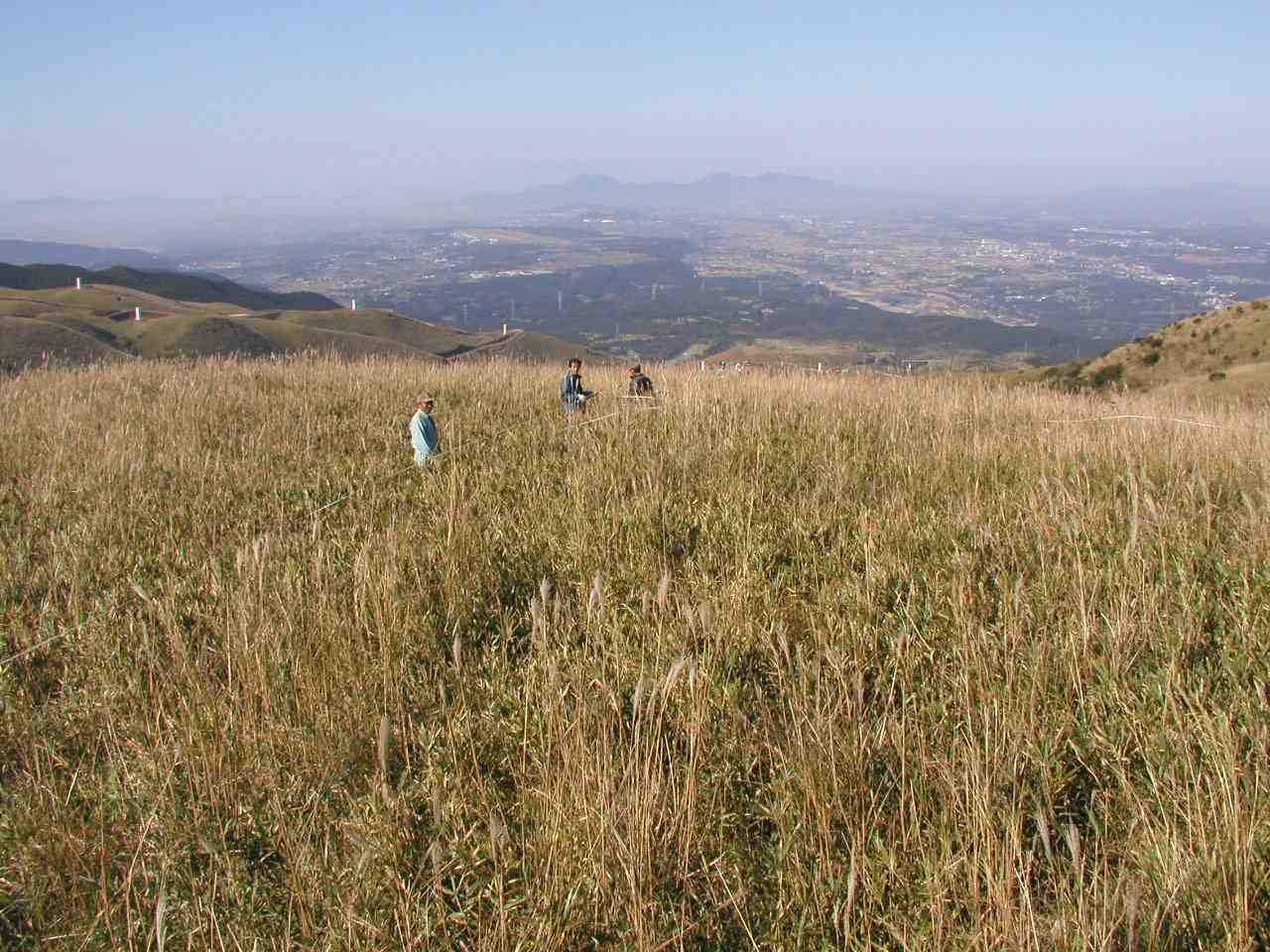

測量 タワーを設置する中心を決め、その後の作業の難易に大きく影響するアンカーの位置を慎重に測量します。
説明と段取り 何をするにしても同じですが、特に支線式タワーの据え付け作業には、作業の説明と段取り、作業分担、指揮系統の統一が 非常に重要です。

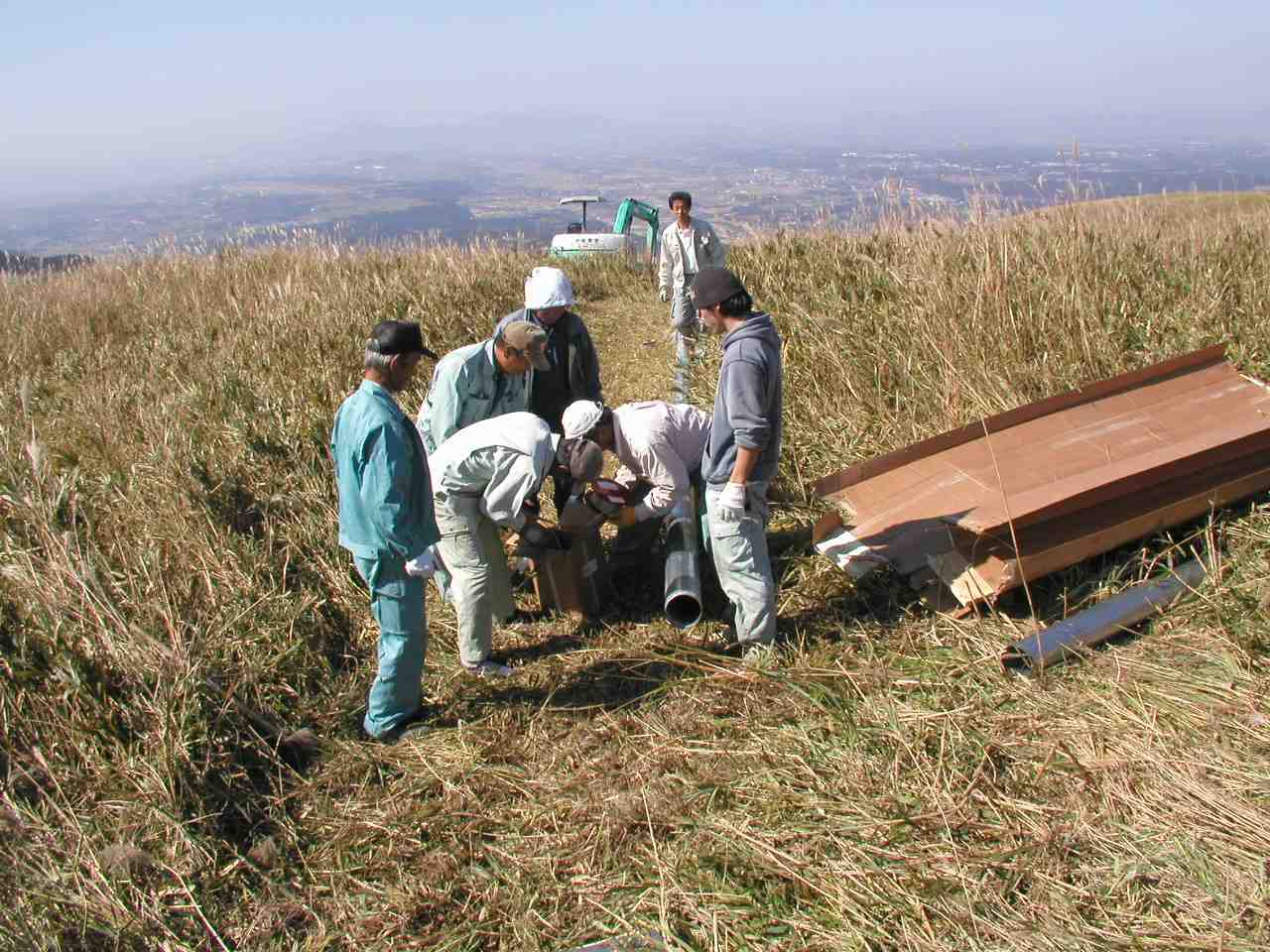

資材開梱 資材の梱包をあけ、使う場所付近に効率よく配置します。 同時並行でアンカーの設置に入ります。
アンカーねじ込み 測量したアンカーのポイントにアンカーを鉄棒でねじ込んで設置します。目が回る作業です。

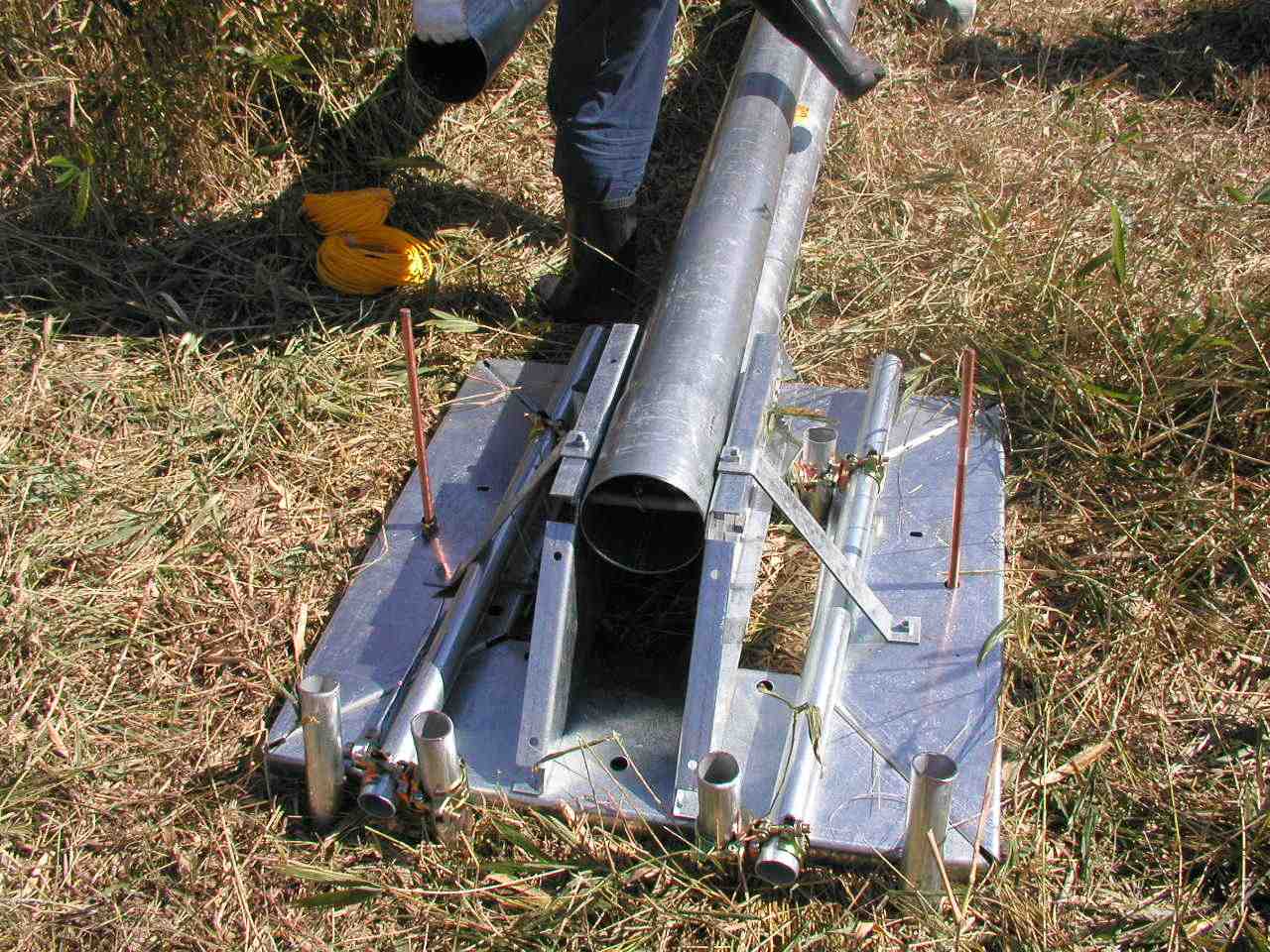

中心にベースプレート ベースプレートが組み立てられ、本体の上にジンポールが寝ているところ。 斜面ではチルトアップの最初にベースプレートが横滑りするかもしれないので、単管パイプで滑り止め処置。

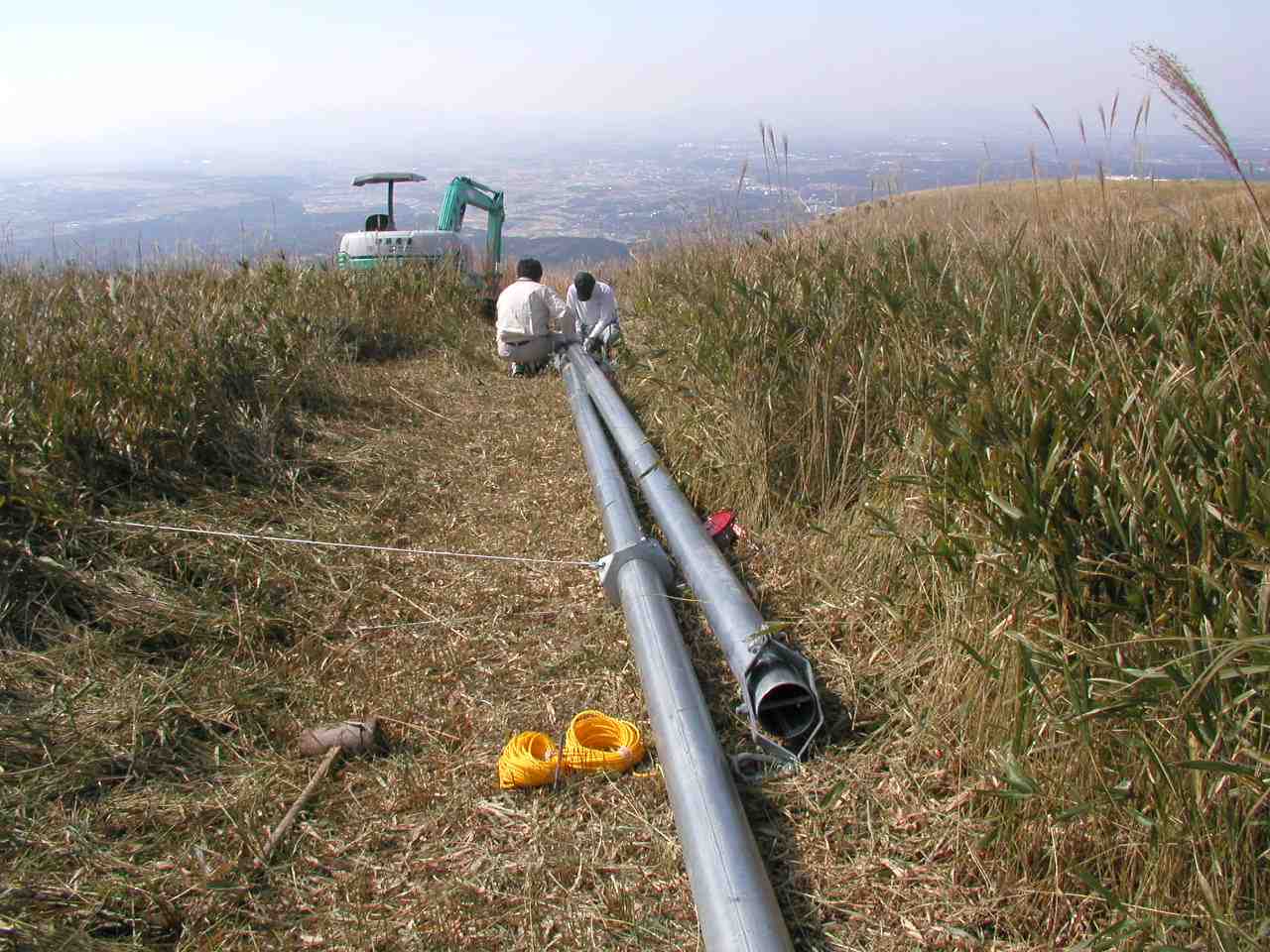

地上で配置･組み立て アンカー設置に同時並行し、立った姿の通りになるように正確に、タワー部材を配置し組み立てます。
本体とジンポール 地上での組み立ての最終段階。ガイワイヤも張られています。

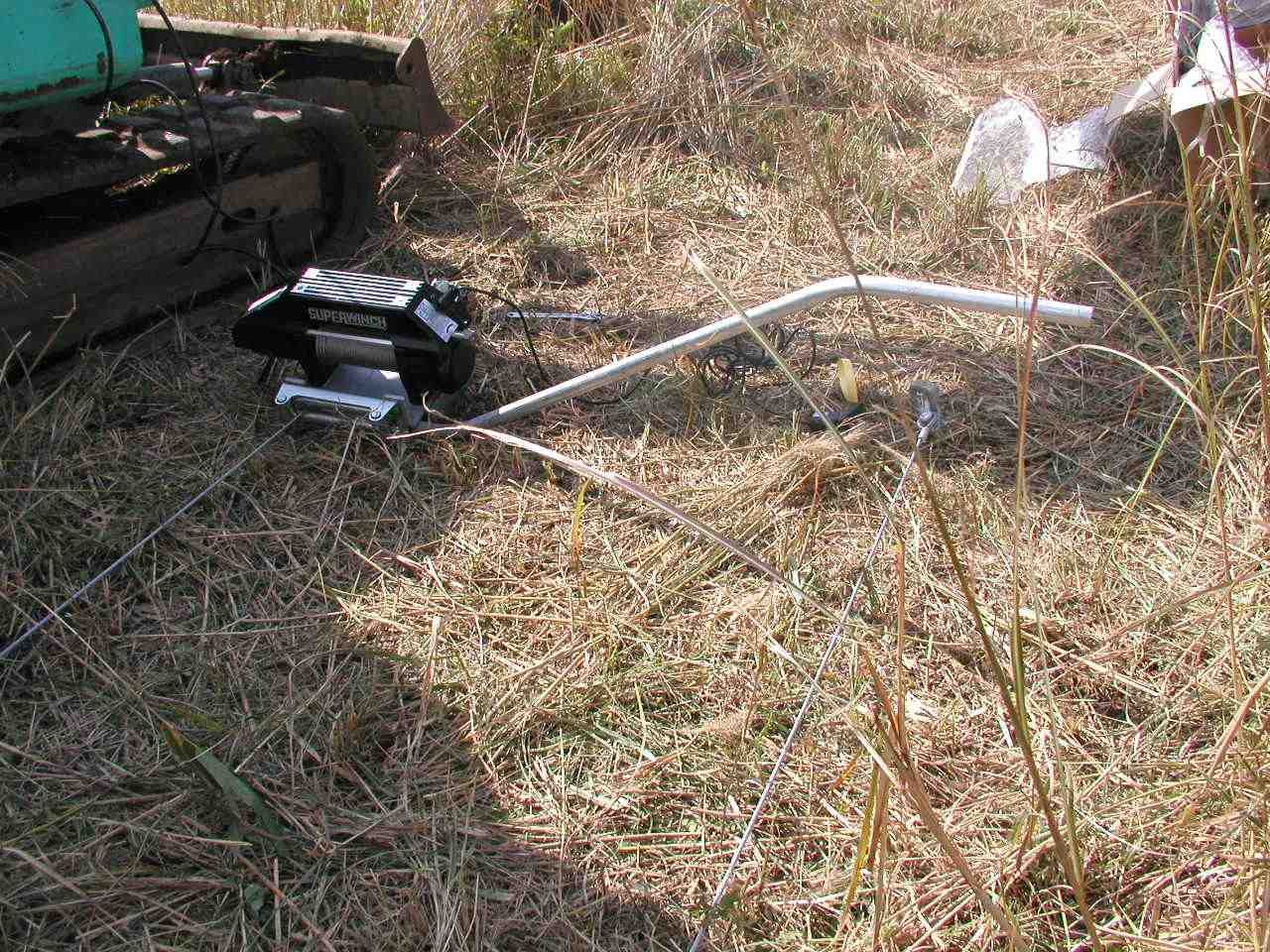

ウィンチ配置 アンカーにウィンチを取り付け、ウィンチワイヤーがジンポールの滑車ブロックから戻ってもうひとつのウィンチアンカーに来ています。 ウィンチの電源にはユンボのバッテリーを使用。

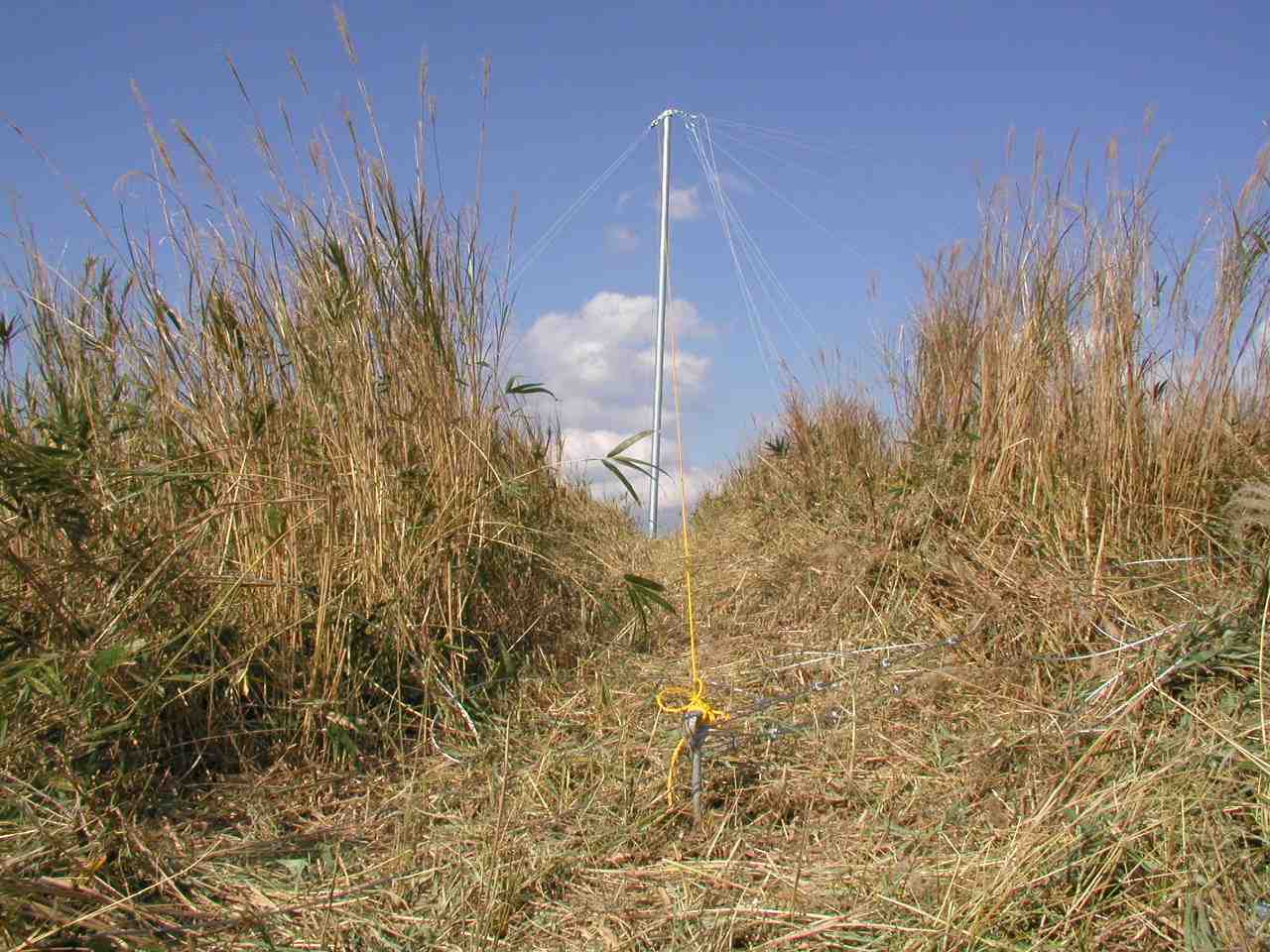

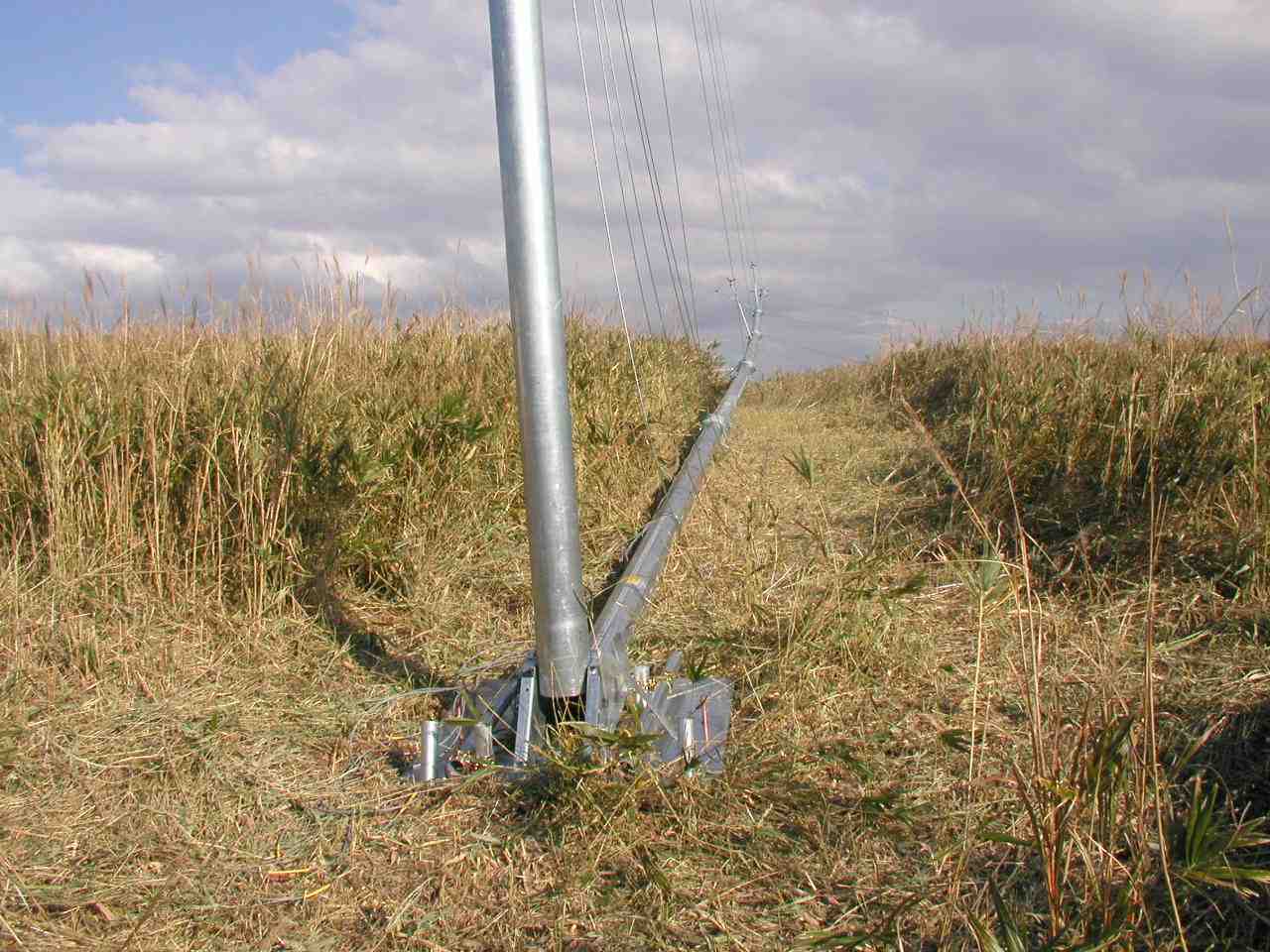

ウィンチ巻き上げ開始 ジンポールが上がったところ。左側にウィンチ、右側にタワー本体。

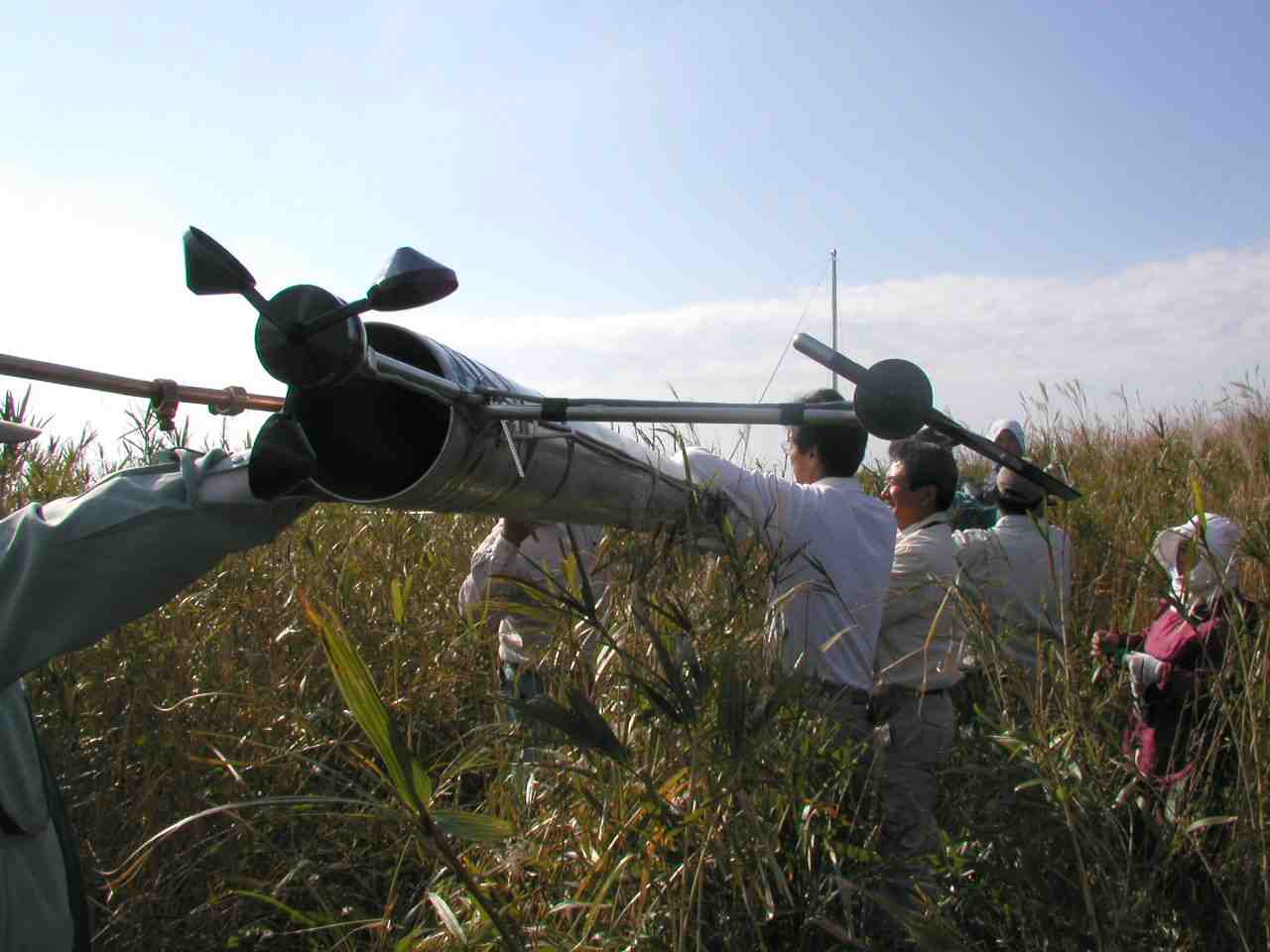

艤装 作業がしやすいようにタワー本体を地上から少し浮かせ、センサーを配備、取り付けます。
チルトアップ開始 いよいよこれからメインイベントのタワー引き起こし作業が始まります。 *** 終わり ***
